Optimierung und Kontrolle von Durchfluss und Druck hängt von der Reaktionszeit ab

Durch "Autotuning" oder automatische Optimierung der Reaktionszeit von Regelgeräten kann schnell eine hervorragende Durchflussregelung in einem neuen oder kürzlich geänderten Prozess erreicht werden.

Ein Durchfluss- oder Druckregelgerät muss in der Lage sein, Veränderungen innerhalb eines Prozesses zu erkennen und schnell genug zu reagieren, um sie abzumildern. Die "Reaktionszeit" eines Durchflussgerätes kann auf verschiedene Weise definiert werden. Eine gängige Definition der Regelungsreaktionszeit ist die "Totzeit" (die Dauer zwischen der Sollwertanforderung und dem Zeitpunkt, zu dem das Gerät zu reagieren beginnt) plus die "Zeitkonstante" (die Zeit, die das Gerät benötigt, um vom Ausgangswert zum neuen Wert zu gelangen).

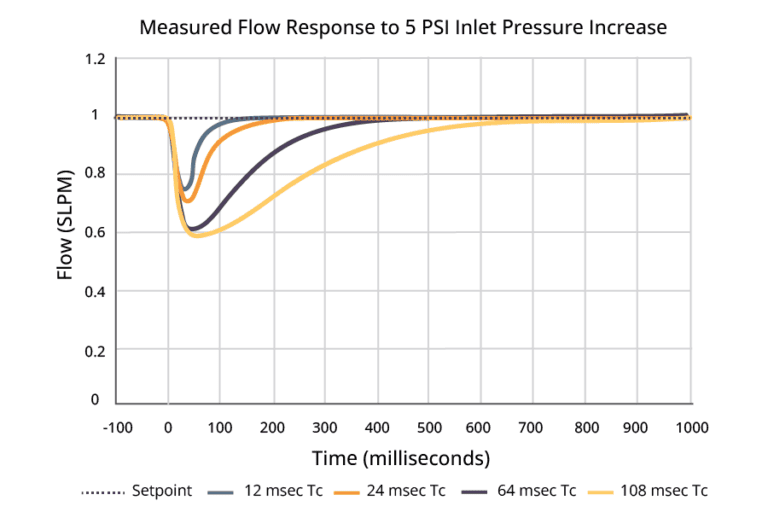

Ein Gerät mit einer schnelleren Reaktionszeit korrigiert Störungen schneller und verfolgt Sollwertänderungen genauer. Die folgende Abbildung zeigt, wie verschiedene Regelgeräte auf eine Druckwelle reagieren können, die sich durch ein System bewegt. Die anfängliche Auswirkung der Störung ist für alle vier Regelgeräte gleich; das Gerät mit der schnelleren Reaktionszeit (blau) minimiert jedoch die Auswirkung der Störung und bringt den Durchfluss schneller auf den Sollwert zurück.

Die Optimierung kann die Leistung der Flusskontrolle verbessern, wenn:

• das Gerät in einem neuen System installiert wird
• die Systemeigenschaften ändern sich (z. B. eine wesentliche Änderung des Drucks oder ein anderes Prozessgas)
• die Sanitäranlagen des Systems werden erheblich verändert
• ein Steuergerät zwischen Systemen oder Experimenten bewegt wird
• eine genaue Antwort erforderlich ist
• mehrere Geräte müssen die gleiche Antwort geben
• der Prozess eine schnellere oder präzisere Kontrolle erfordert

Erfahren Sie, wie Sie Ihr Steuerungsverhalten mit Autotune optimieren können, in diesem Knowledge-Base-Artikel über Optimierung der Reaktionszeit.

Die Optimierung von Steuergeräten kann die beste Reaktion für einen bestimmten Prozess und eine bestimmte Umgebung liefern. Eine automatisierte Optimierung, wie z.B. die Autotune-Funktion von Alicat, ermöglicht es, die aktuelle Leistung zu messen und zu verbessern, ohne dass umfangreiche Kenntnisse über Regelsysteme und Parameter erforderlich sind. Fortschrittliche Funktionen wie Autotuning ermöglichen es einem breiteren Spektrum von Prozessingenieuren und Technikern, eine hervorragende Durchflussregelung zu erreichen, selbst wenn sich der Prozess oder die Umgebung drastisch ändern. Vorgestellt in Der Artikel von Automation.com.
