Stabilisierung von Ethylenproben beim Dampfkracken

Panoramablick auf den Petrochemie-Komplex
Ethylen ist einer der weltweit wichtigsten Bausteine für moderne Werkstoffe. Es wird in Kunststoffen, Lösungsmitteln und vielen Industriechemikalien verwendet und in enormen Mengen produziert; jährlich werden mehr als 20 Millionen Tonnen aus den Vereinigten Staaten exportiert. Der Großteil dieser Produktion stammt aus dem Dampfcracken, einem Verfahren, bei dem Ausgangsstoffe extremen Temperaturen und Drücken ausgesetzt werden, um lange Kohlenwasserstoffe in kleinere Moleküle wie Ethylen und Propylen aufzubrechen. Die Aufrechterhaltung von Effizienz und Sicherheit in einem Dampfcrackbetrieb hängt von einer strengen Kontrolle in jeder Phase ab – von der Ofentemperatur und dem Zeitpunkt der Abschreckung bis hin zur Gasabscheidung und -rückgewinnung. Analysator-Probenahmeschleifen sind ein entscheidender Bestandteil dieser Steuerung. Diese kleinen, aufbereiteten Gasströme versorgen Gaschromatographen (GCs), Wobbe-Index-Analysatoren und Sauerstoffdetektoren mit Daten, anhand derer die Bediener die Ofenintensität einstellen, die Verkokung überwachen und einen sicheren, effizienten Betrieb gewährleisten können.

Die Herausforderung

In einer Dampfcracking-Anlage der Klasse I, Division 1 wurde ein Systemintegrator damit beauftragt, ein Probenaufbereitungssystem zu entwerfen, das verschiedene Arten von parallel betriebenen Analysegeräten umfasst. Die Prozessgasproben sollten zunächst im Probenraum gefiltert und druckreduziert werden, dann zu den jeweiligen Analysengerätekabinen geleitet werden, bevor sie abgelassen, abgefackelt oder wieder in den Hauptprozessstrom eingeleitet werden. Jedes Analysegerät erfüllte eine eigene Funktion innerhalb des Systems, weshalb es unerlässlich war, Messgeräte auszuwählen, die alle ihre Betriebsanforderungen gleichzeitig erfüllen konnten:
  • Die Membran zur Flüssigkeitsrückhaltung benötigte einen stabilen Gegendruck, um ein Kollabieren zu verhindern und die Filtrationseffizienz zu erhalten.
  • Der Sauerstoffanalysator benötigte einen präzisen Durchfluss und Zelldruck, um eine Drift der Messwerte zu verhindern.
  • Der Gaschromatograph war auf gleichbleibende Teilungsverhältnisse und einen stabilen Gegendruck angewiesen; andernfalls konnten die Retentionszeiten und die Klarheit der Peaks bei Änderungen des Umgebungsdrucks oder der Entlüftung schwanken.
  • Der Wobbe-Index-Analysator erforderte einen konstanten Druck im Gleichgewichtskreislauf, um genaue Berechnungen der Verbrennungsqualität zu gewährleisten.
Ohne zuverlässige Durchfluss- und Druckregelung an jedem Punkt riskierten diese Kreisläufe inkonsistente Probenahmen, unzuverlässige Analysedaten und eine schlechte Ofenoptimierung.

Smartere Optionen für moderne Probenahmen

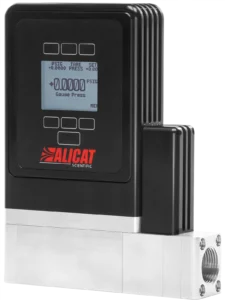

Um das System zu vereinfachen und die Leistung zu steigern, verwendete der Integrator IS-Max™ Massendurchflussregler von Alicat und IS-Pro™ Druckregler. Durch die Kombination von Messung und Regelung in einem einzigen Gerät wird die Anzahl der Komponenten reduziert und eine direkte digitale Kommunikation mit dem Leitsystem der Anlage ermöglicht. Der Membranschleife hält mit einem einzigen IS‑Max einen stabilen Druck hinter der Kompressorpumpe aufrecht. Der Sauerstoffanalysator sorgt mit einem einzigen Gerät statt mit mehreren für einen konstanten Spül- und Zelldruck. Das GC profitiert von einer automatischen Gegendruckregelung, die die Aufteilungsverhältnisse konstant hält, ohne dass eine saisonale Neujustierung erforderlich ist. Der Wobbe-Analysator überprüft den Druck im Ausgleichskreislauf digital über ein IS‑Pro-Gerät und protokolliert Echtzeitdaten für das Bedienpersonal.
Ethylen-Diagramm in voller Größe

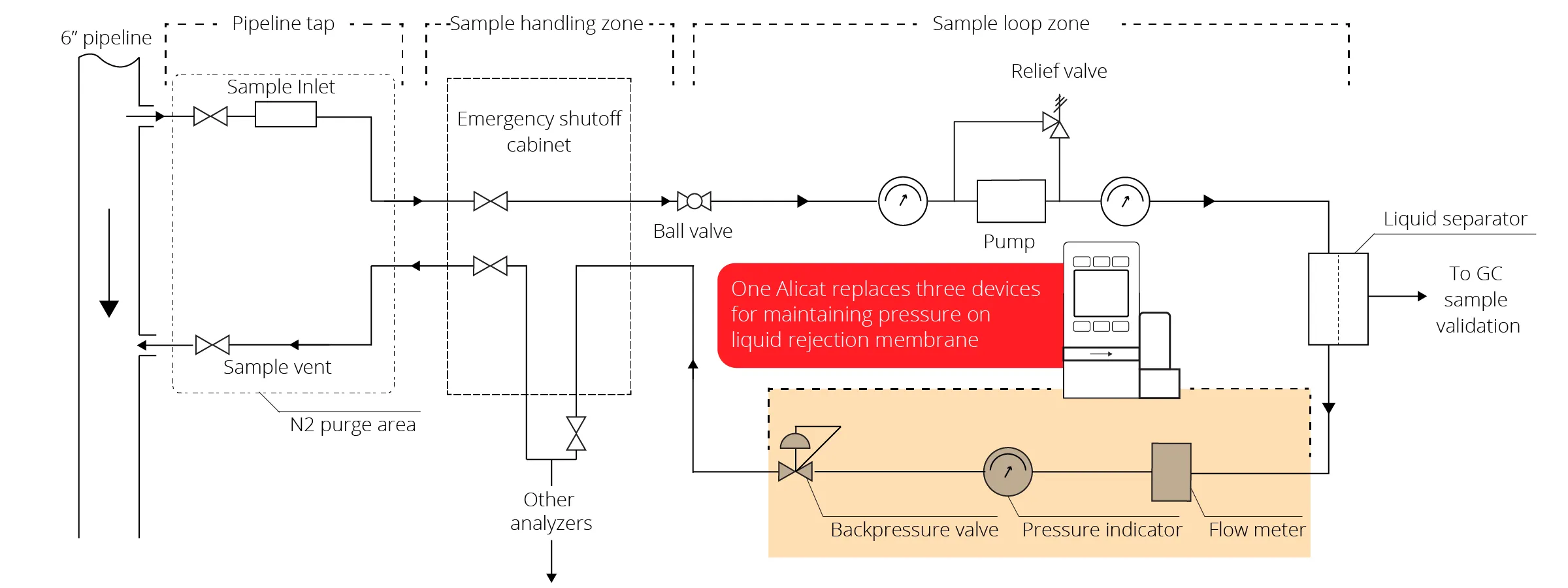

IS-Max Massendurchflussregler in einem Probenaufbereitungssystem. Ein Gerät misst den Durchfluss und hält den Gegendruck auf einer Flüssigkeitsabweisungsmembran aufrecht, wodurch saubere Proben für den GC bereitgestellt und gleichzeitig der Membrandurchsatz optimiert wird.

Saubere Daten, sicherer Betrieb

Durch die Konsolidierung der Instrumente und die Integration der digitalen Steuerung wurde das Probenahmesystem sowohl einfacher als auch stabiler. Die Messwerte des Analysators schwanken nicht mehr, die Leistung der Membranen bleibt konstant, und der gesamte Kreislauf erfordert weniger Eingriffe des Technikers in gefährlichen Zonen.

Durch die kontinuierliche digitale Kommunikation, die Durchfluss, Druck, Temperatur, Feuchtigkeit und Gesamtvolumen direkt in das DCS einspeist, erhalten die Bediener eine vollständige Aufzeichnung der Probenbedingungen. Sie konnten die Daten, die zur Optimierung der Öfen und zur Erstellung von Berichten über die Einhaltung von Vorschriften dienten, sehen und ihnen vertrauen.

Das Ergebnis war einfach, aber signifikant: weniger Geräte, weniger Leckstellen, stabilere Analysatoren und sauberere Daten. Bei einem so schnellen und unnachgiebigen Prozess wie dem Cracken von Ethylen schlägt sich diese Stabilität direkt in einer besseren Ausbeute, einem sichereren Betrieb und messbaren Effizienzsteigerungen nieder.

Da die Ethylenproduktion weltweit weiter wächst, müssen sich die Systeme, die sie unterstützen, ebenso schnell weiterentwickeln. Eine zuverlässige Probenahme durch Analysatoren gewährleistet Sicherheit, optimale Produktion und Einhaltung der Emissionsvorschriften. Durch die Kombination bewährter Steuerungsprinzipien mit eigensicheren digitalen Instrumenten können die Betreiber modernisieren, ohne die Zuverlässigkeit zu beeinträchtigen. Das Ergebnis sind sauberere Daten, ein sichererer Betrieb und eine solidere Grundlage für die Zukunft der petrochemischen Verarbeitung.
